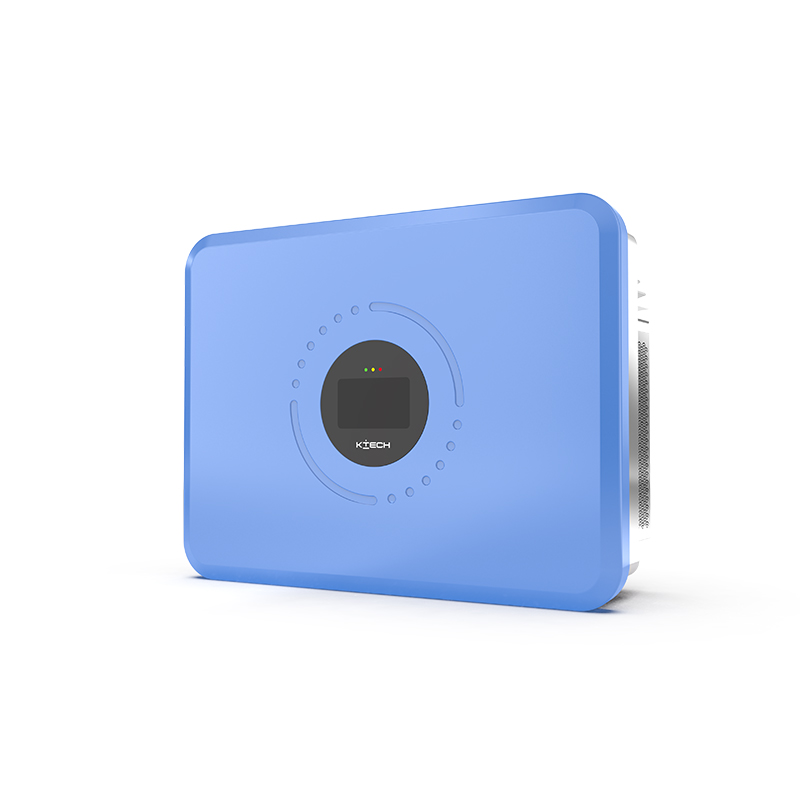

Som kärnkontrollenheten för multi-energisystemet,hybridomvandlareIntegrerar gränssnittskretsarna för fotovoltaik, batteri och rutnät för att inse den dynamiska kraftfördelningen och samordnade driften av de tre. Essensen är en kraftelektronisk enhet med dubbelriktad energiflödesförmåga. Den integrerar nätanslutna växelriktare, strömförsörjning utanför nätet och batteriladdning och urladdningsfunktioner på en enda hårdvaruplattform och optimerar energianvändningsvägen baserat på realtidsdatainsamling och algoritmbeslut.
Den grundläggande arkitekturen förhybridomvandlareär baserad på multi-port topology design. Den fotovoltaiska ingångsporten är ansluten till styrenheten genom en omvandlare, batteriporten är utrustad med en dubbelriktad DC-laddning och urladdningskrets, och AC-sidan innehåller en dubbelläge kraftmodul för nätanslutna inverterare och utanför nätet. Kärnan i styrsystemet är att bygga en enhetlig kraftbalansmodell, med belastningsbehov, fotovoltaisk utgång och elprissignaler som ingångsvariabler och justera dynamiskt energiflödesriktningen för varje port.
Fotovoltaisk kraft levereras företrädesvis till last och batterilagring. När ljuset är tillräckligt spårar MPPT -algoritmen den maximala kraftproduktionskraften, och den redundanta energin lagras i batteriet eller matas tillbaka till nätet. När ljuset är otillräckligt kallar systemet batterilagring för att komplettera lastgapet. Nätinteraktionen följer den förinställda strategin, köper eller säljer el under topp- och dalens elprisperioder och är helt kopplad från det offentliga rutnätet i off-grid-läge. Kontrolllogiken måste hantera kraftfluktuationer på millisekund.
De hybridomvandlareBehöver se till att det fotovoltaiska ingångsspänningsområdet täcker 150-850V under komplexa arbetsförhållanden för att anpassa sig till olika strängkonfigurationer, och batterikompatibiliteten stöder litiumbatterier, bly-syra och andra kemiska system. Utgångsspänningen harmonisk distorsion styrs inom 3% i läge utanför nätet för att säkerställa drift av känslig utrustning. Dessutom kan användningen av en kombination av smarta fläktar och kylflänsar minska påverkan av termisk hantering av design på långvarig tillförlitlighet och förlänga livslängden för kondensatorer och halvledarkomponenter.
